光耦如何選型？光耦應用推薦

      做為70年代的新型產品，光耦在元器件市場縱橫半世紀，經久不衰，目前它已成為種類最多、用途最廣的光電器件之一。

光電耦合器（Optocoupler）亦稱光電隔離器，簡稱光耦。由于光耦以光為媒介傳輸電信號，它對輸入、輸出電信號有良好的隔離作用，因此它在各種電路中得到廣泛的應用。光耦合器一般由三部分組成：光的發射、光的接收及信號放大。輸入的電信號驅動發光二極管（LED），使之發出一定波長的光，被光探測器接收而產生光電流，再經過進一步放大后輸出。這就完成了電—光—電的轉換，從而起到輸入、輸出、隔離的作用。由于光耦合器輸入輸出間互相隔離，電信號傳輸具有單向性等特點，因而具有良好的電絕緣能力和抗干擾能力。

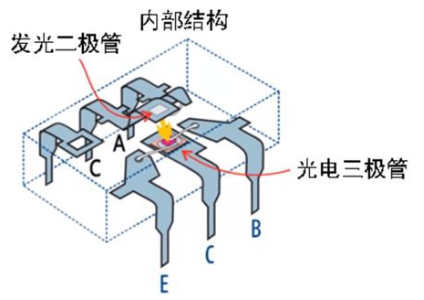

（光耦內部結構）

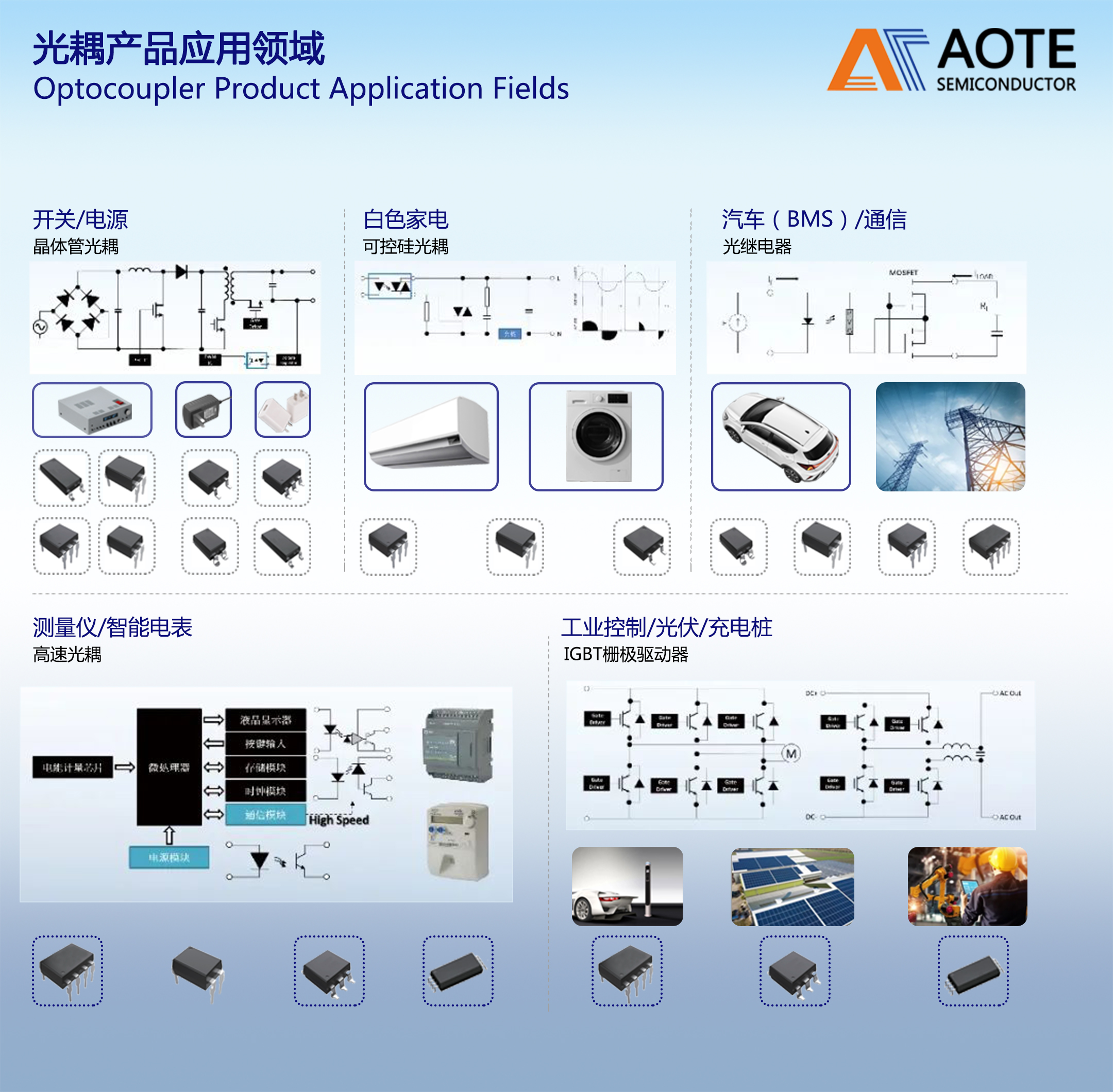

1. 電源供應器/充電器/適配器

 光耦在于電源系統中提供隔離及回授訊號傳遞功能。量產型號包含了AT817/ 357/ 217/816/ 356/ 814/ 354/ 214/ 101X/PC817/PC357等型號。針對快充需求的應用，建議客戶可以選擇101X系列產品。



2. 智能電表

 提供電表中開關電源反饋訊號以及IC間隔離訊號通信功能。常用的型號，包含了AT817/816。

3. 白色家電

 主要使用三極管作為電源及低速訊號傳遞，主要使用可控硅光耦作為電磁閥及加熱器等控制，常用型號，包含了AT817/ 357/ 217/ 816/ 356/ 101X等型號。同時應用上，使用者亦可以搭配可控硅系列AT30XX// ATM30XX等型號。

4.  照明

 主要使用可控硅光耦作為調光電路使用，常用型號包含了AT30XX/ TDM30XX等。



5. 工業控制

 主要使用三極管光耦或是高速光耦作為隔離訊號傳遞功能,常用型號。慢速光耦的部分，可以選擇 AT217/ 214；而高速光耦的部分，客戶則是可以選擇：6N136/ 6N137/ 6N139/ ATM501/ ATM601。



6. 光伏逆變

 主要使用閘驅動器光耦、光繼電器、作為直交流轉換逆變功能。常用光耦型號：AT3120/ AT3150/ AT314/AT341。光繼電器的部分，則是可以選擇AT17X/AT21X等型號。



7. 無刷電機

主要使用高速光耦的快速變相，以及閘驅動器或繼電器的功力驅動功能組合，常用型號：高速光耦類 6N137/ATM601 搭配閘驅動器 AT3120/ AT3150/或者光繼電器ATM21X等型號。



8. 電池管理系統

 主要使用三極管光耦，于電源系統中提供隔離及回授訊號傳遞功能或是高速光耦作為隔離訊號傳遞功能，光繼電器等，常用型號：三極管類AT817/ 357/ 217/ 816/ 356/ 814/ 354/ 214/ 101X，高速光耦類6N136/ 6N137/ 6N139/ ATM501/ ATM601/ ，光繼電器類AT21XL/ AT17X等型號。

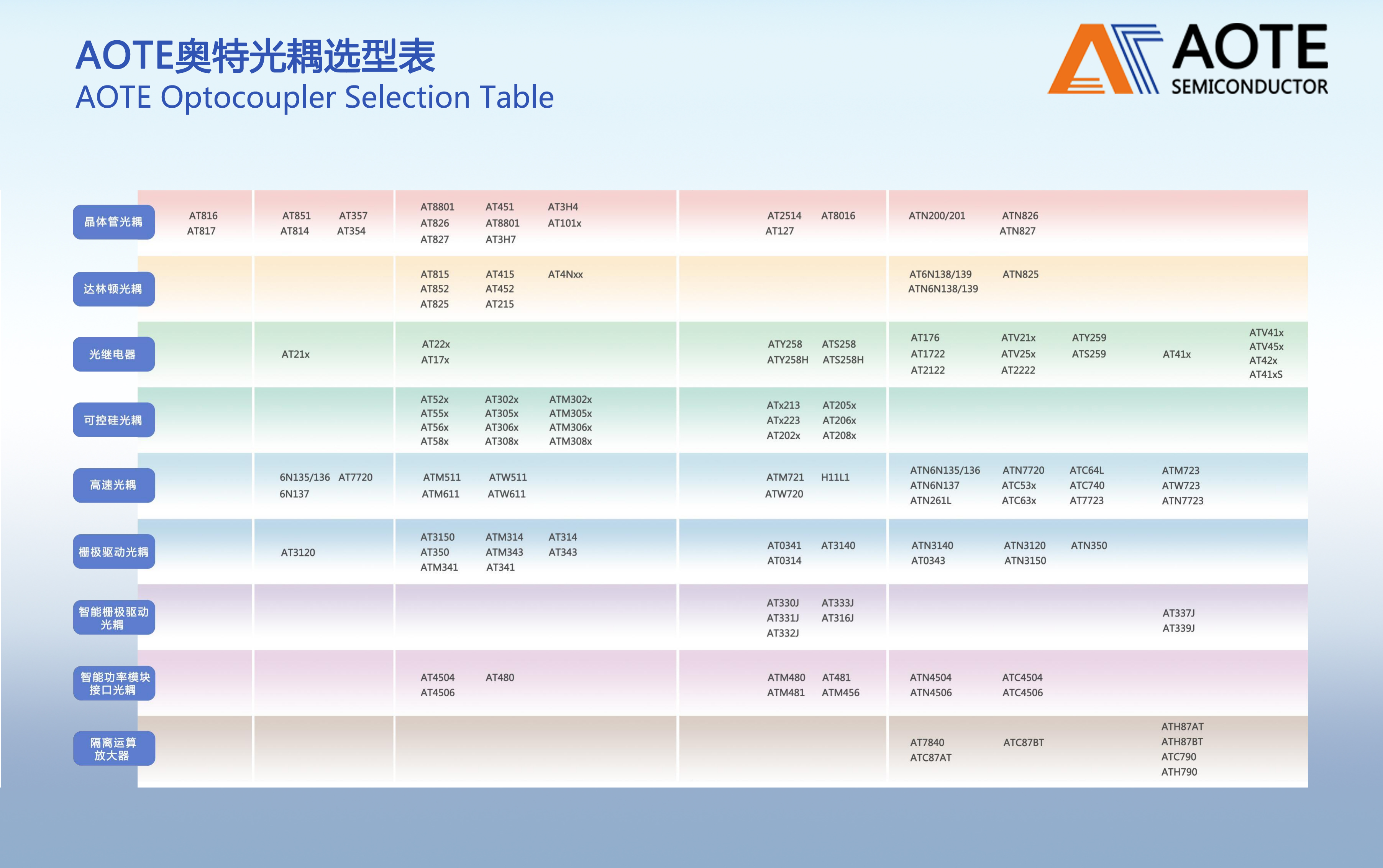

AOTE奧特產品選型表，如下：

關于奧特：

       廣東奧特半導體有限公司（以下簡稱AOTE）累積多年經驗，目前的光電耦合器產品包括：晶體管輸出光耦、光電繼電器、可控硅輸出光耦、高速光耦、達林頓、 IGBT驅動光耦等產品， 產品廣泛應用于智能家居、移動互聯、智能儀表、智能汽車、醫療設備、工業控制、消費類及工業級產品領域等，為各行業提供完善服務。

       公司已通過ISO9001,ISO14001質量管理體系認證，公司對產品高研發投入及設計，現有產品已可PIN對PIN對標及兼容歐美、日、臺資的多系列光電耦合器，產品均符合歐盟RoHS、REACH、SGS環保指令標準，并通過中國質量CQC，德國VDE，美國UL安規認證等多項國際認證。
