隨著電子消費產品的高速發展，智能手機如今已被廣泛的應用在人們的日常生活中，幾乎人手一臺智能手機，甚至是人手多臺。因為智能手機便攜、輕薄、不像電腦體積大不方便攜帶，手機可以安裝各種軟件，智能機從十幾年前發展到現在還不斷在更新升級，滿足各類消費者不同的需求如娛樂、學習甚至是工作等。
充電器也是層出不窮，像一開始的坐插式充電器、一體式充電器、萬能充電器、再到現在智能充電器，更新?lián)Q代的飛快，像智能充電器就離不開光耦的支持，光耦在智能手機充電頭的作用是輸出電壓采樣隔離送給主控芯片完成穩壓，它的輸入端屬于電流型工作的低阻元件，具有很強的共模抑制能力，因為在光電耦合器內部，由于發光管和受光器之間的耦合電容很小所以共模輸入電壓通過極間耦合電容對輸出電流的影響很小，所以具有很強的共模抑制能力。

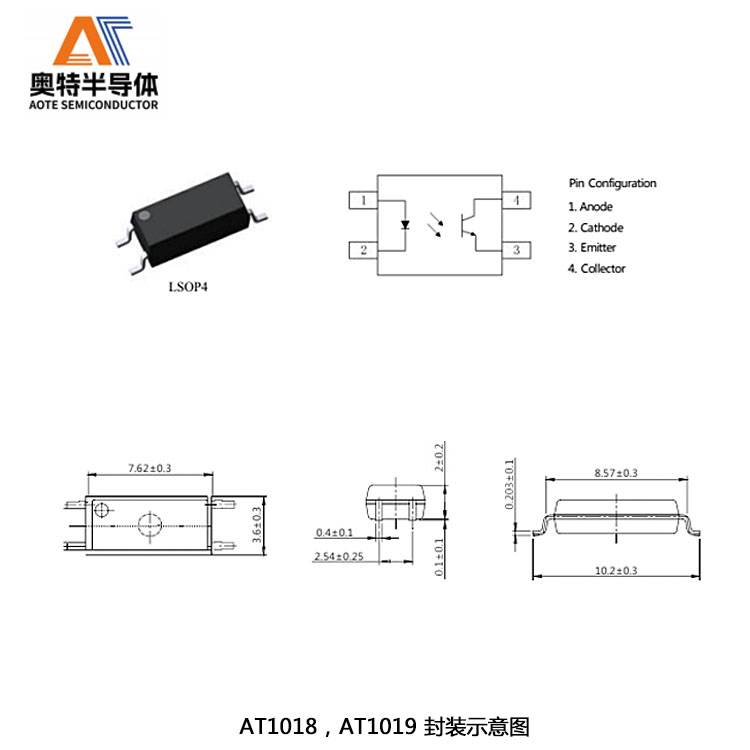

而我們奧特近期也推出了適用于充電頭的光耦A(yù)T1018、AT1019是一款由一個GaAs發光二極管和一個NPN光電晶體管組成的光電耦合器。
?光耦在快充充電頭中充當了什么樣的作用呢？?

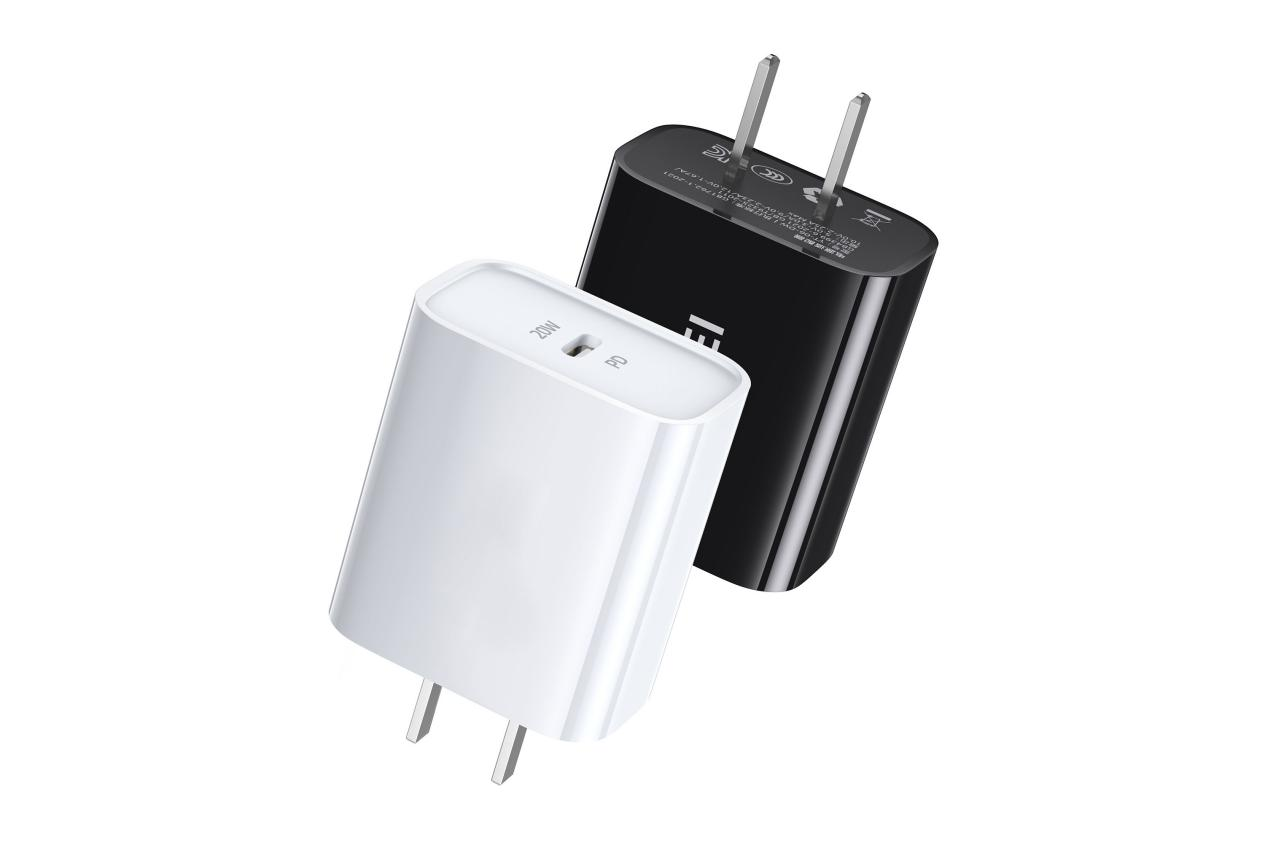

移動電源作為用途廣泛的充電設備，電氣隔離是必不可少的，而光耦就是一種專用于電器隔離的元器件，在移動電源上推薦使用奧特光耦A(yù)T1018 、AT1019，可以起到很好的對輸入、輸出電信號隔離作用。這是兩款分別運用了AT1018，AT1019的快充頭內部圖。

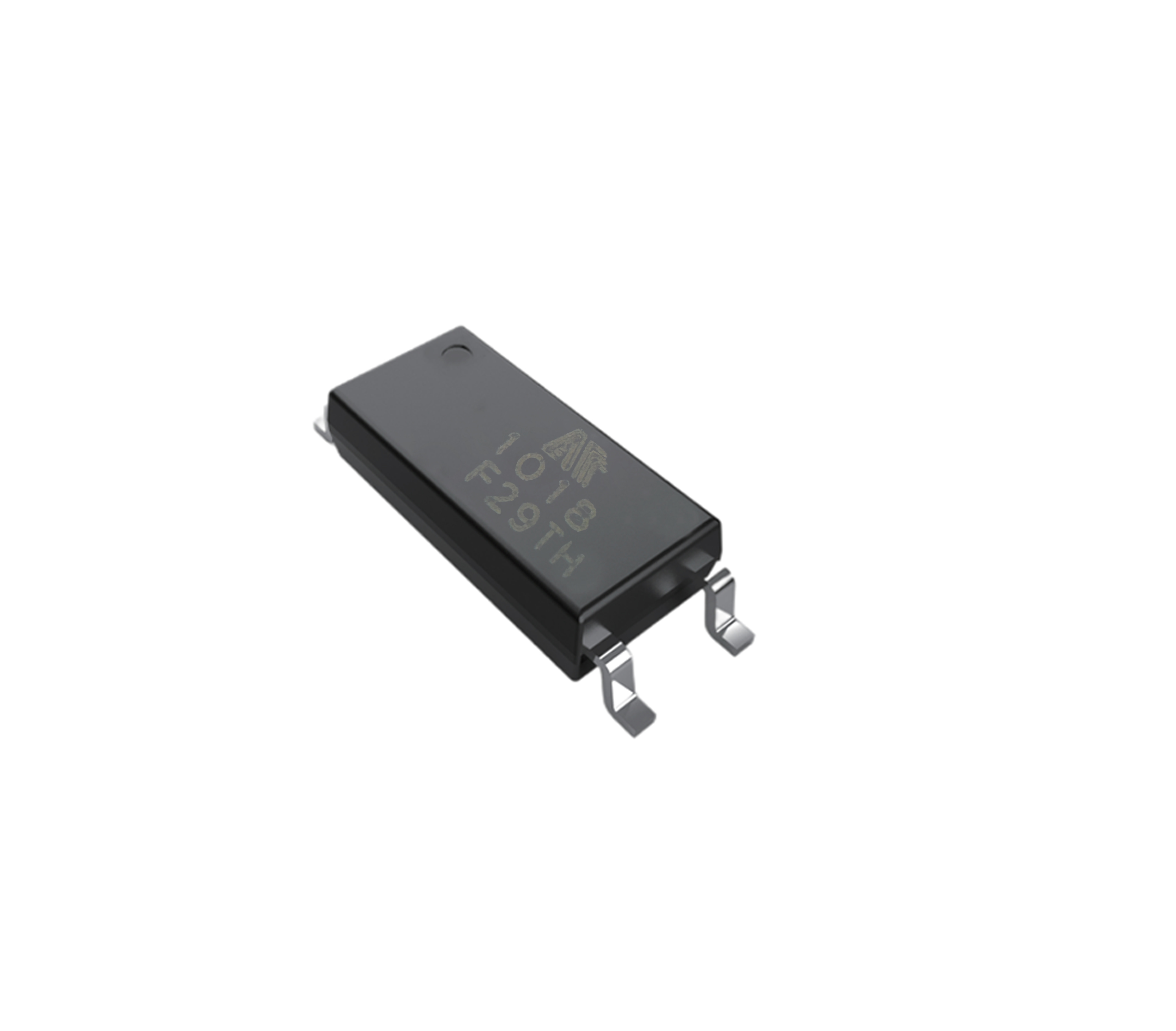

?【1018光耦圖片】?

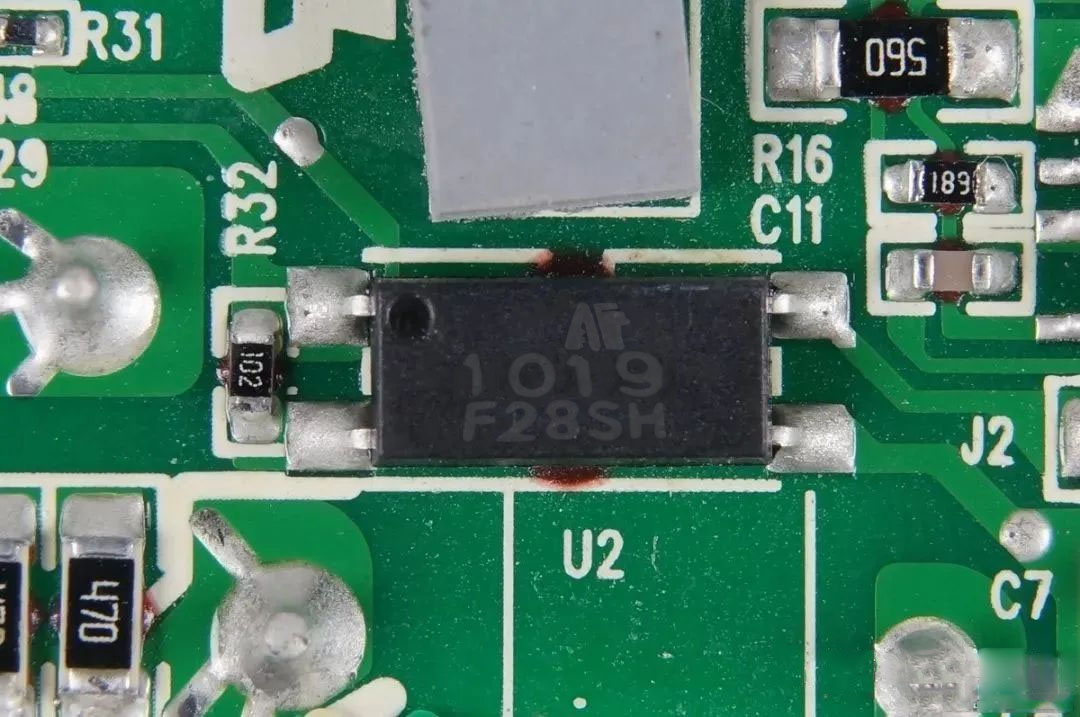

【1019光耦圖片】

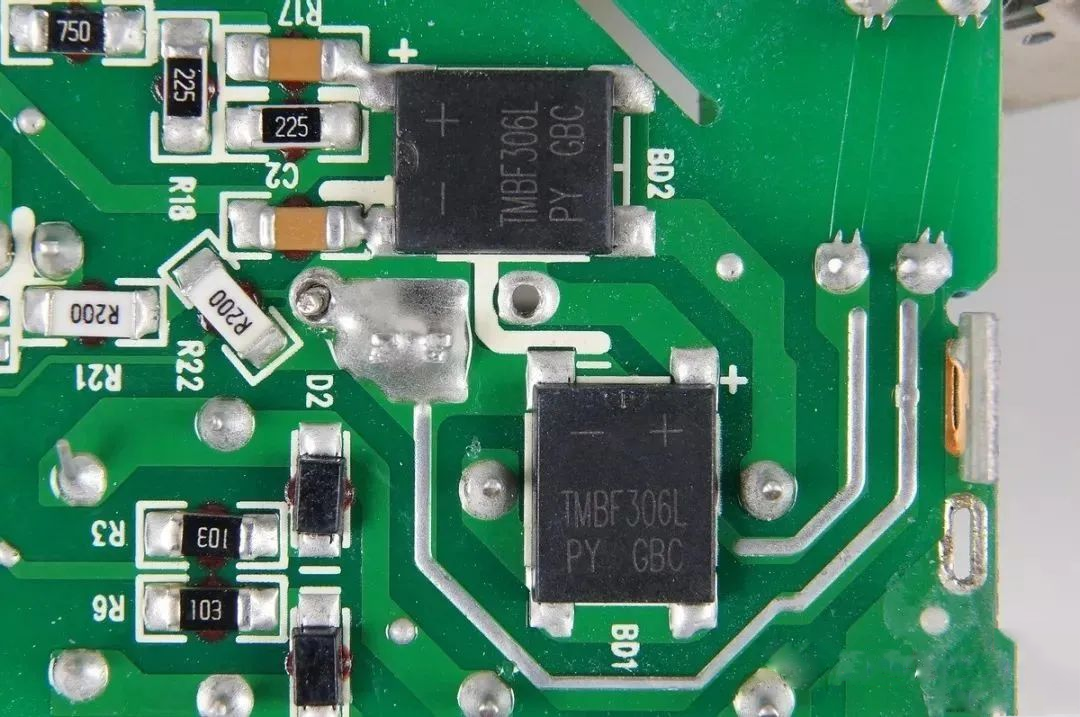

通過拆解發現，兩顆整流橋，每一顆按照半橋來接，分攤發熱。

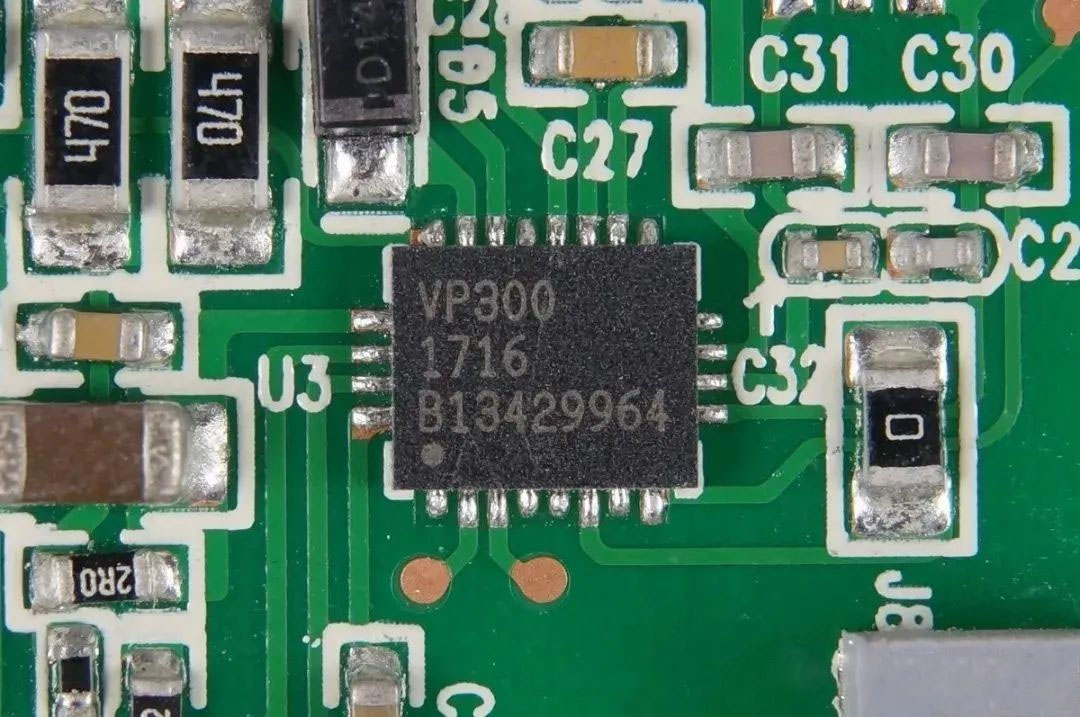

而?AT1018和AT1019光耦在這兩款充電頭中，橫跨在初級和次級之間，用于初級次級通信，這里用作反饋和調節輸出電壓。?VIA的Type-C接口IC。?

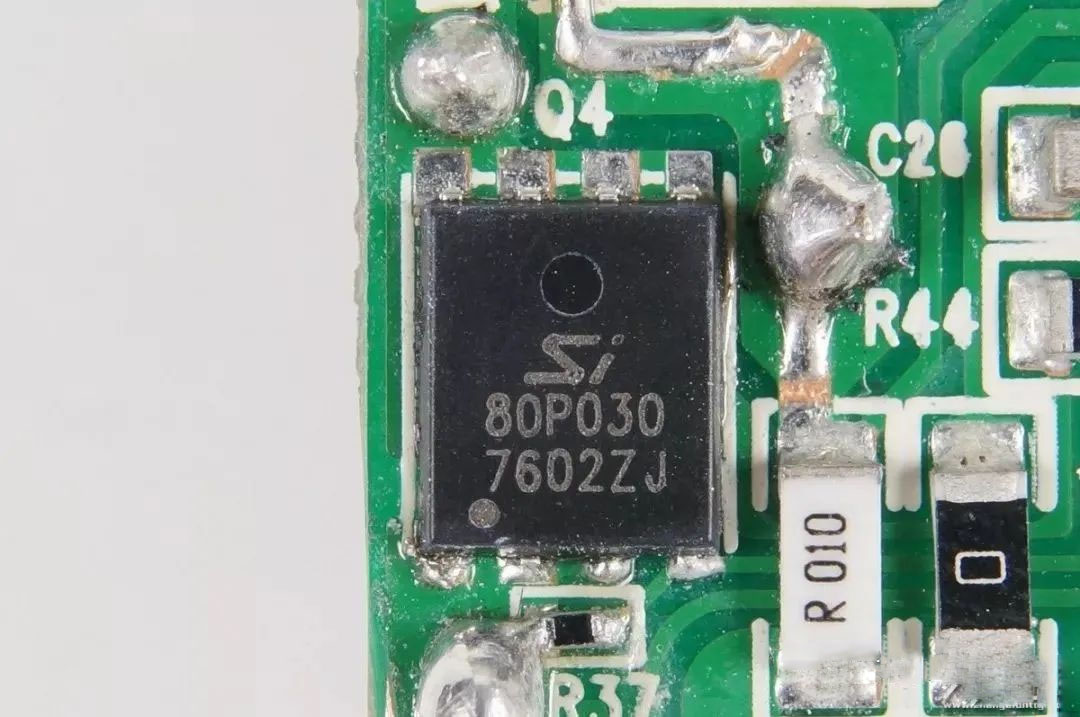

PMOS，輸出負載開關。
?AT1018，AT1019在一般開關電源電路中的光耦作用?
奧特的光耦A(yù)T1018，AT1019主要在開關電源的作用是隔離、提供反饋開關作用。開關電源電路中光耦的電源是從高頻變壓器次級電壓提供的，當輸出電壓低于穩壓管電壓時，信號光耦接通加大占空比，使得輸出電壓升高；反之則關斷光耦減小占空比，使得輸出電壓降低。一旦高頻變壓器次級負載超載或開關電路有故障，就沒有光耦電源提供，光耦就控制著開關電路不能起振，從而保護開關管不至被擊穿燒毀。?
應用領域?

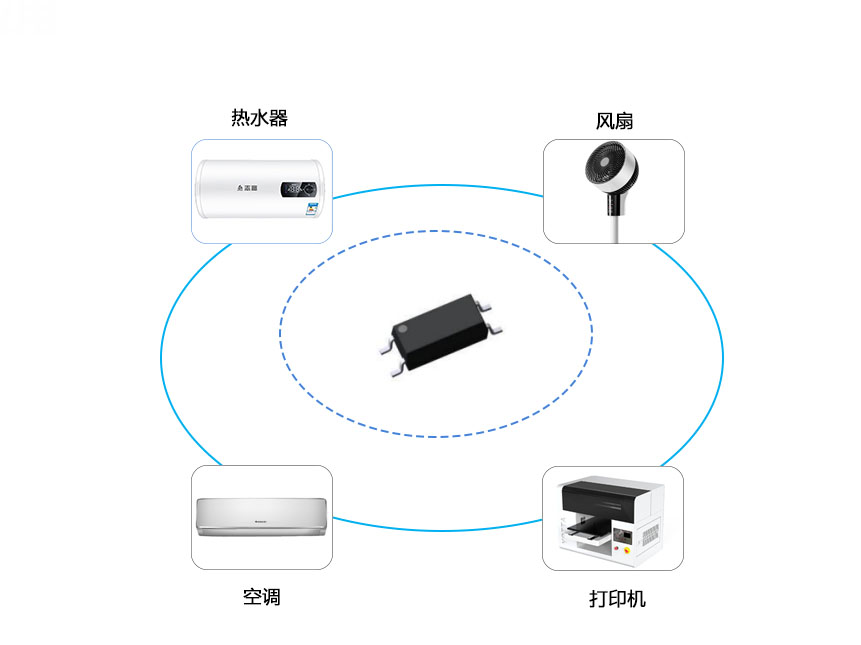

AT1018、AT1019不僅限于充電器，像智能電表、復印件、日常的家用電器、空調、風扇、熱水器等家電都能使用奧特的光耦產品。
隨著充電器的不斷更新，對于光耦的要求也更加嚴格，奧特也會持續關注，不斷改進質量、功能和設計，對后續的發展做出更好的應對方案。
